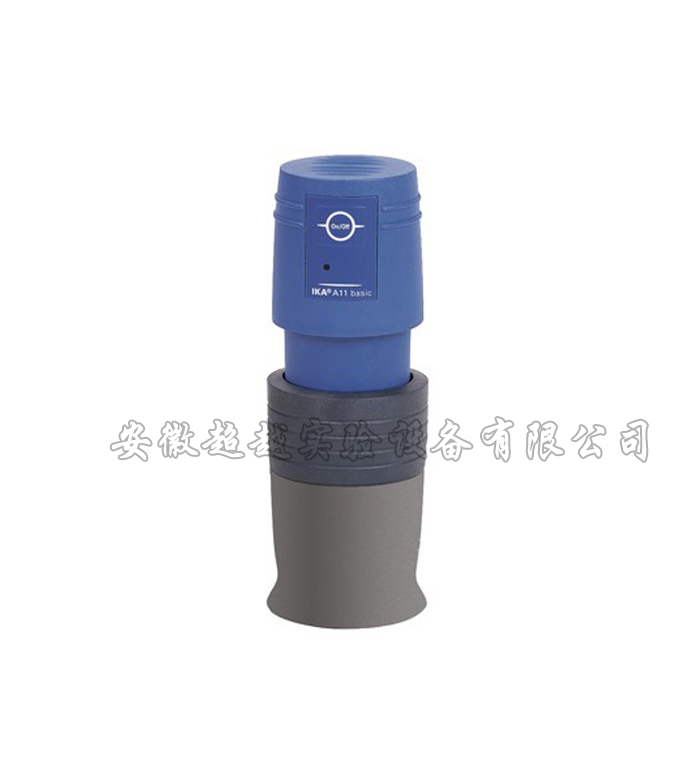

    产品名称:研磨机
    产品编号:161035-567
    产品型号:
    更新时间:2013.11.21
    企业单位:安徽超越实验设备有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

    1定义

    研磨机用涂上或嵌入磨料的研具对工件表面进行研磨的磨床。主要用于研磨工件中的高精度平面、内外圆柱面、圆锥面、球面、螺纹面和其他型面。

    2特点

    研磨是超精密加工中一种重要加工方法,其优点是加工精度高,加工材料范围广。但传统研磨存在加工效率低、加工成本高、加工精度和加工质量不稳定等缺点,这使得传统研磨应用受到了一定限制。本项目解
    决了传统研磨存在的绝大部分缺点,提高了研磨技术水平,在保证研磨加工精度和加工质量(达到了纳米级)的同时,还显著降低加工成本,提高加工效率,使研磨技术进一步实用化,有利于研磨技术的推广应用,促进了中国精密加工技术、xj****制造技术的进步,增强中国在加工制造领域的竞争实力,特别是对振兴东北老工基地具有十分重要的现实意义。
    xj****加工制造业和光电子产业都是中国的特色产业和优势产业,也是中国要点发展产业,研磨加工技术对这两个产业的发展都具有重要作用。本项目开发的纳米级有效研磨加工技术在加工效率、加工成本、加工质量和加工精度上具有明显的优势,具有很好的应用前景。
    项目组研制出的采用本项新技术的研磨机,即新型高速研磨机。由于性能xj****,有关的研磨机样机已在国内十几家单位得到了应用,而且还两次出口到澳大利亚,受到了国内外用户的普遍好评。本项技术仅限于用于个别件的加工中,应用得还不够普遍,还应进一步完善加工工艺,优化研磨工艺参数,扩大研磨加工范围;还要完善研磨机,提高研磨机性能,改进研磨机造型,使其达到实用化、商品化的程度,以便更广泛地推广应用。
    研磨机市场需求量很大,达数万台,年需求量达数千台,每台平均成本为4万元,每台平均售价为8万元,平均每台毛利润为4万元,毛利润率为50%。按年销售1000台计,年产值为8000万元,年毛利润为4000万元。由此可见本项目研制的研磨机具有很好的市场前景。为更好地推广应用新型研磨机,要对其进行适当的中试,要与企业结合,建立相应的生产基地,进行批量生产。同时还要利用企业的销售渠道和销售手段,加大宣传力度,扩大新型研磨的销售量。

    3分类

    研磨机的主要类型有圆盘式研磨机、转轴式研磨机和各种专用研磨机。
    圆盘式研磨机
    分单盘和双盘两种,以双盘研磨机应用***为普通。
    在双盘研磨机(见图[双盘研磨机])上,多个工件同时放入位于上、下研磨盘之间的保持架内,保持架和工件由偏心或行星机构带动作平面平行运动。下研磨盘旋转,与之平行的上研磨盘可以不转,或与下研磨盘反向旋转,并可上下移动以压紧工件(压力可调)。此外,上研磨盘还可随摇臂绕立柱转动一角度,以便装卸工件。双盘研磨机主要用于加工两平行面、一个平面(需增加压紧工件的附件)、外圆柱面和球面(采用带V形槽的研磨盘)等。加工外圆柱面时,因工件既要滑动又要滚动,须合理选择保持架孔槽型式和排列角度。单盘研磨机只有一个下研磨盘,用于研磨工件的下平面,可使形状和尺寸各异的工件同盘加工,研磨精度较高。有些研磨机还带有能在研磨过程中自动校正研磨盘的机构。
    转轴式研磨机:由正、反向旋转的主轴带动工件或研具(可调式研磨环或研磨棒)旋转,结构比较简单,用于研磨内、外圆柱面。
    专用研磨机:依被研磨工件的不同,有中心孔研磨机、钢球研磨机和齿轮研磨机等。此外,还有一种采用类似无心磨削原理的无心研磨机,用于研磨圆柱形工件。
    三辊研磨机
    主要用途和性能特点:

    三辊研磨机是广泛应用于油漆、涂料、染料、油墨、塑料、皮革、橡胶、铅芯、医药、食品、化妆品以及绝缘材料等化工行业原料的湿式研磨粉碎机械,该机具有粉碎、分散、乳化、均质、调色、回收废料等多种功能,广泛应用于科研、试验、配方及粉碎微量调试生产。
    本机主要部件是三个轧辊,采用Cr12钢材进行强化保护处理,防耐磨硬度达HRC52°—58°,表面粗硬度可达0.2—0.1,本机操作方便,换色容易、外形美观,噪音低,价格优惠,用于各种材料的研磨练制。天津市精科材料试验机厂是专业生产油漆、涂料、油墨设备材料试验机及涂料行业试验室专用设备的***大型企业。
    结构部件:本机主要由(1)机体(2)电器开关(3)出料板(4)轧辊(5)档料板(6)调整系统(7)传动系统(8)电动机。共八个部件组成。
    工作原理:原料由中后两辊及两块档料板组成的自然料斗加入,经中、后两组的相反异步旋转,产生原料的急剧翻动,剪切,破坏原料分子之间的结构应力面粉碎,再经中、前连辊高速的二次研磨,进而达到各种原料的高速均匀混。
